Ці ведаеце вы асноўны прынцып вымярэння тэмпературы тэрмапары?

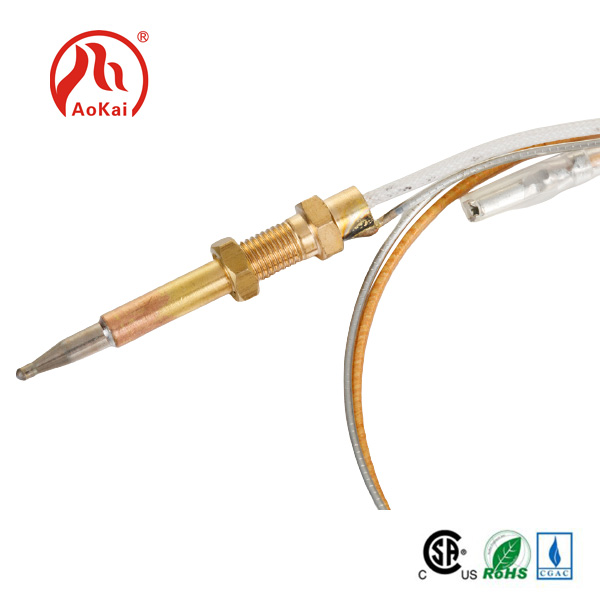

Даследаванні і распрацоўка значнай часткі абсталявання модуля па набыцці тэмператур на рынку заснаваныя на прынцыпе тэхналогіі тэрмапары.Тэрмапараз'яўляецца элементам датчыка тэмпературы і першасным прыборам, які непасрэдна вымярае тэмпературу і пераўтварае тэмпературны сігнал у тэрмаэлектрычны патэнцыяльны сігнал, які затым пераўтвараецца ў тэмпературу вымеранай асяроддзя праз электрычны прыбор.

Асноўны прынцып вымярэння тэмпературы тэрмапары заключаецца ў тым, што два праваднікі розных матэрыялаў утвараюць закрыты цыкл. Калі ёсць градыент тэмпературы на абодвух канцах, праз пятлю пройдзе ток. У гэты час паміж двума канцамі існуе тэрмаэлектрычны патэнцыял, які з'яўляецца так званым эфектам Зеебека.

Два аднастайныя праваднікі розных кампанентаў - тэрмапары. Канец з больш высокай тэмпературай - гэта працоўны канец, а канец з меншай тэмпературай - свабодны канец. Свабодны канец звычайна пры пастаяннай тэмпературы. У адпаведнасці з функцыянальнай сувяззю паміж тэрмаэлектрычным патэнцыялам і тэмпературай, вырабляецца табліца выпускных тэрмапары; Табліца выпускных атрымліваецца, калі тэмпература вольнага канца складае 0 ℃. Розныя тэрмапары маюць розныя выпускныя табліцы.

Калі трэці металічны матэрыял падключаны датэрмапараПетля, пакуль тэмпература двух злучэнняў матэрыялу аднолькавая, тэрмаэлектрычны патэнцыял, які ўтвараецца тэрмапары, застанецца нязменнай, гэта значыць, на яго не паўплывае трэці метал, падлучаны да пятлі. Таму пры вымярэнні тэмпературы тэрмапары можна падключыць вымяральны прыбор. Пасля вымярэння тэрмаэлектрычнага патэнцыялу можа быць вядомая тэмпература вымеранай асяроддзя. ThermoCoupepr прыводзіць два праваднікоў або паўправаднікаў A і B розных матэрыялаў, утвараючы закрыты пятля.

Калі на абодвух канцах падключаюцца два правадыроў розных кампанентаў, калі тэмпература злучэння адрозніваецца, у пятлі будзе згенеравана электрарухавая сіла. Гэты феномен называецца тэрмаэлектрычным эфектам, і гэтая электрарутыўная сіла называецца тэрмаэлектрычным патэнцыялам.ТэрмапарыВыкарыстоўвайце гэты прынцып для вымярэння тэмпературы. Сярод іх канец, які непасрэдна выкарыстоўваецца для вымярэння тэмпературы асяроддзя, называецца працоўным канцом, а другі канец называецца халодным канцом; Халодны канец падключаны да інструмента дысплея або прылады, які адпавядае, і прыбор дысплея будзе паказваць на тэрмаэлектрычны патэнцыял, які ўтвараецца тэрмапары. ThermoCoupor - гэта на самай справе энергетычны пераўтваральнік, які пераўтварае цеплавую энергію ў электрычную энергію і выкарыстоўвае генераваны тэрмаэлектрычны патэнцыял для вымярэння тэмпературы. Для тэрмаэлектрычнага патэнцыялу тэрмапары варта адзначыць некалькі пытанняў.

1. Тэрмаэлектрычны патэнцыял тэрмапары - гэта розніца тэмпературнай функцыі на абодвух канцах тэрмапары, а не функцыі розніцы тэмператур на абодвух канцах тэрмапары;

2. Памер тэрмаэлектрычнага патэнцыялу, які ўтвараецца тэрмапары, не мае нічога агульнага з даўжынёй і дыяметрам тэрмапары, калі матэрыял тэрмапары раўнамерна, але толькі з складам матэрыялу тэрмапары і розніцы тэмпературы ў абодвух канцах;

3. Калі вызначаецца матэрыяльны склад двух правадоў тэрмапары тэрмапары, памер тэрмаэлектрычнага патэнцыялу тэрмапары звязаны толькі з розніцай тэмпературы тэрмапары; Калі тэмпература халоднага канца тэрмапары захоўваецца пастаяннай, тэрмаэлектрычны патэнцыял тэрмапары-гэта толькі аднамесная функцыя працоўнай тэмпературы канца.
